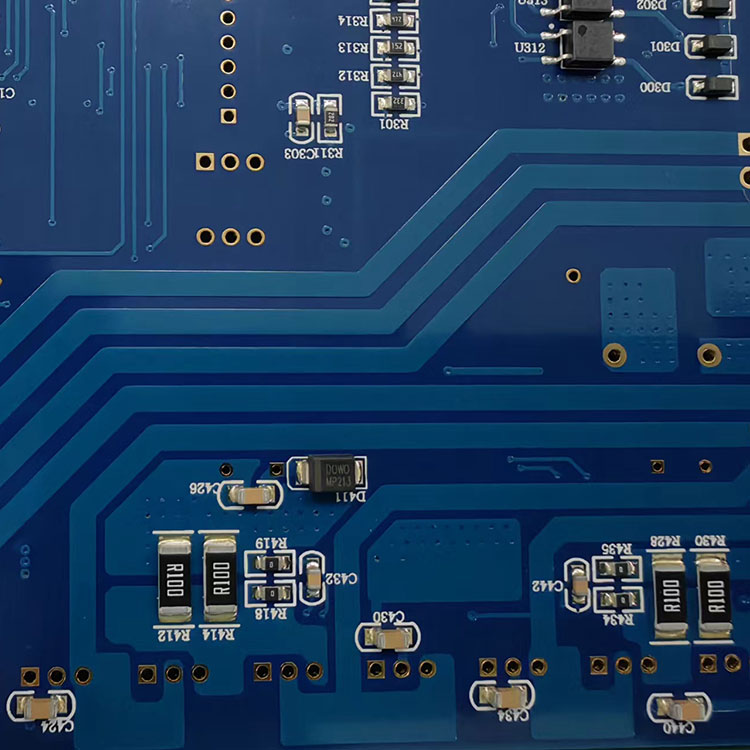

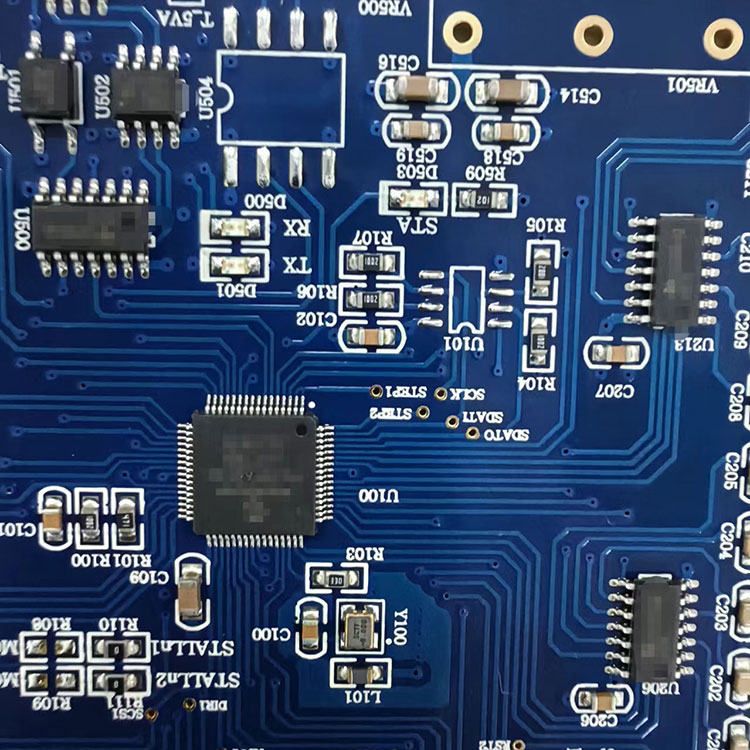

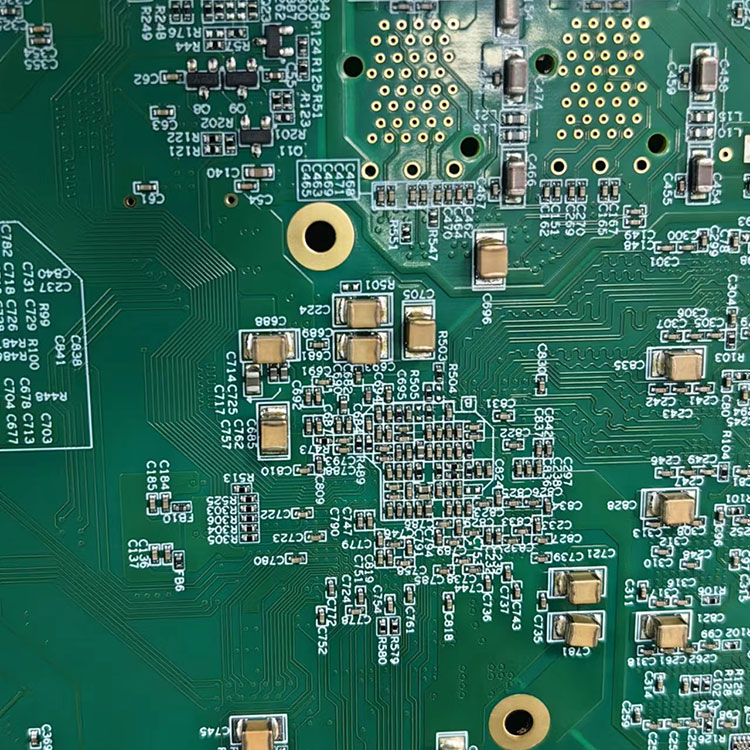

Основной продукт Hayner PCB — высокочастотная печатная плата, тщательно изготовленная в Китае известным производителем и надежным поставщиком, представляет собой воплощение качества и инноваций в области высокоскоростной электроники. Эта печатная плата, разработанная специально для приложений, требующих исключительной целостности сигнала и минимальных потерь на высоких частотах, обеспечивает непревзойденную производительность для требовательных отраслей, таких как телекоммуникации, спутниковая связь и высокотехнологичная бытовая электроника.
Высокочастотная печатная плата спроектирована так, чтобы минимизировать отражение сигнала, перекрестные помехи и электромагнитные помехи (EMI), обеспечивая чистую и надежную передачу сигнала. Его превосходное качество и производительность делают его идеальным выбором для дизайнеров и инженеров, стремящихся расширить границы высокоскоростной электроники. Независимо от того, разрабатываете ли вы системы связи нового поколения, высокопроизводительные вычислительные платформы или передовые радиолокационные системы, основной продукт Hayner PCB — высокочастотная печатная плата — идеальная основа для ваших инновационных разработок.
Являясь надежным производителем и поставщиком, компания Hayner PCB гарантирует, что каждая высокочастотная печатная плата проходит строгие процедуры контроля качества, гарантируя соответствие самым высоким стандартам. Используя высококачественные материалы и самые современные технологии производства, компания Hayner PCB производит печатные платы с точной шириной дорожек, жесткими допусками и оптимизированными диэлектрическими проницаемостями, что обеспечивает бесперебойную передачу высокочастотных сигналов.
Что такое высокочастотная печатная плата
Высокочастотная печатная плата — это печатная плата, специально предназначенная для обработки высокочастотных сигналов. Его конструкция, производство и выбор материалов оптимизированы с учетом характеристик передачи высокочастотных сигналов, чтобы обеспечить стабильность, целостность и низкие потери сигнала во время передачи.
Высокочастотная печатная плата обычно используется в беспроводной связи, микроволновой связи, спутниковой связи, радиолокационных системах и других областях, где требуется чрезвычайно высокая скорость и стабильность передачи сигнала. Таким образом, производительность высокочастотной печатной платы напрямую влияет на производительность всей системы.
Преимущество высокочастотной печатной платы
Возможность высокочастотной обработки: высокочастотная печатная плата может обрабатывать высокочастотные сигналы до уровня ГГц, удовлетворяя потребности высокоскоростной передачи данных и сложной обработки сигналов.
Низкие потери: высокочастотная печатная плата использует материалы с низкими потерями и структурную конструкцию, чтобы уменьшить потери энергии во время передачи сигнала и повысить эффективность передачи сигнала.
Хорошая электромагнитная совместимость: высокочастотная печатная плата снижает электромагнитные помехи и перекрестные помехи благодаря разумной компоновке и конструкции заземления, обеспечивая стабильную передачу сигнала.
Высокоточное производство. Процесс производства высокочастотных печатных плат требует высокоточного оборудования и процессов, обеспечивающих точность и согласованность схемы.
Применение высокочастотных печатных плат
С развитием таких технологий, как беспроводная связь и Интернет вещей, спрос на высокочастотные печатные платы постоянно растет. Высокочастотная печатная плата — это особый тип печатной платы, широко используемый в сфере связи, медицины, промышленного контроля, автомобильной электроники, приборостроения, аэрокосмической промышленности, компьютеров и серверов, Интернета вещей и других областях, обеспечивающий надежную передачу сигнала и точное управление. Это важный электронный компонент.
Возможности производства и сборки высокочастотных печатных плат
Технические характеристики
Возможность
Материал печатной платы HDI
FR-4, HI Tg, Rogers, Taconic, Argon и т. д.
Слой печатной платы HDI
1-30 слой
Типы печатных плат HDI
одно/двухсторонние, многослойные
Толщина меди
1-6 унций
Толщина платы
S/D 0,2-0,7 мм, многослойный: 0,40-7,0 мм
Чистота поверхности
HASL, OSP, иммерсионное золото, Flash Gold Finger
Мин. Размер отверстия
Механическое сверло 0,2 мм
Лазерная дрель 4 мил
Минимальный межстрочный интервал /
Мин. Ширина линии
6 мил
6 мил
Мин. Мост паяльной маски
0,08 мм
Макс. Размер производства
400х510мм
Контроль импеданса
50 Ом ± 5 Ом, 90 Ом ± 9 Ом, 100 Ом ± 10 Ом
Соотношение сторон
15:1
Через возможность подключения
0,2-0,8 мм
Стандарт печатной платы
Стандарт IPC-II
Деформация и поворот
0,75%
Сертификат
ИСО9001. IATF16949. РоШ.УЛ.
Контроль качества
Рентген, тест AOI, функциональный тест (100% тест)
Доставка
PCB 3-7 дней, PCBA 2-3 недели
Возможности производства печатных плат Hayner:
Семь производственных линий SMT — 10 миллионов точек/день
Четыре производственные линии THT --- 0,50 миллиона точек в день.
Три линии окончательной сборки ---- 15 000 шт./день
Одна комната для старения -------------- 2000 шт./день
Три линии распыления
